Плоскошлифовальный станок 3Л722В

Область применения

Плоскошлифовальный станок модели 3Л722 предназначен для работы периферией и торцом шлифовального круга при обработке плоских поверхностей, профилированным кругом для обработки фасонных поверхностей.
Область применения станка 3Л722 — предприятия машиностроительной, автотракторной, подшипниковой и станкостроительной промышленности.
Жесткая конструкция станины гарантирует высокоточное шлифование. Конструкция сборочных единиц станка, в т.ч шпиндельного узла, позволяет выбирать различные режимы шлифования с сочетанием различных подач и скоростей стола, обеспечивает шлифование деталей с заданной точностью и шероховатостью.

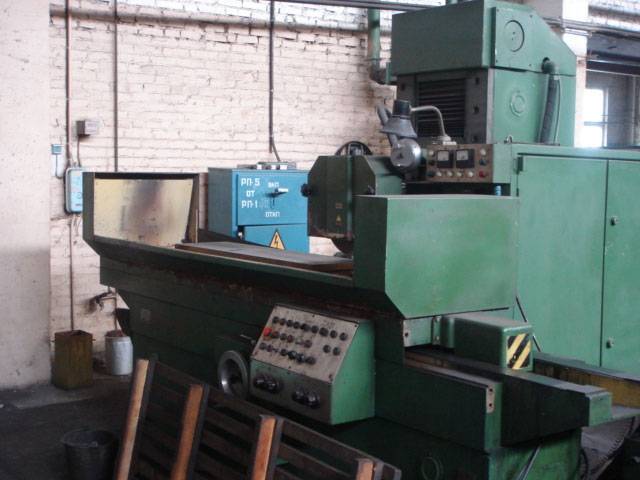

3l722b 1

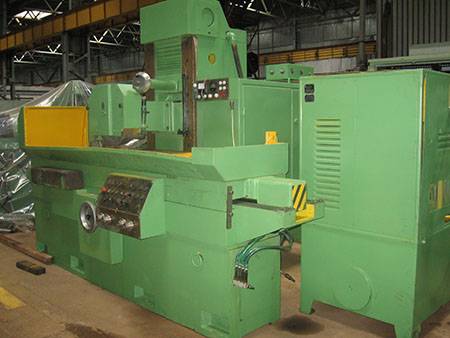

3l722b 2

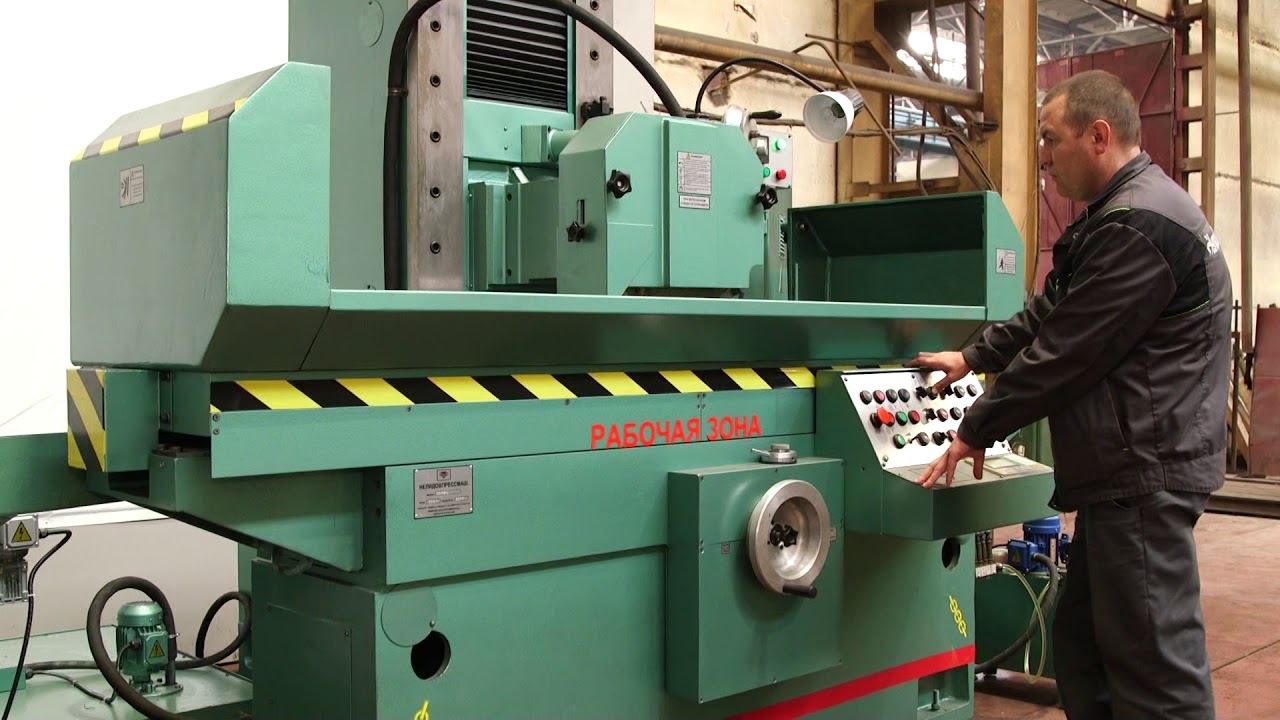

maxresdefault

Технические характеристики

Основные параметры стонка
  • Максимальные размеры обрабатываемой заготовки без электромагнитной плиты, мм 1250х320х400
  • Максимальная масса обрабатываемой заготовки (с приспособлением), 600 кг
  • Рабочая поверхность стола, мм 1250х320
  • Шлифовальный круг ГОСТ 2424-83, мм 1-450х80х203
  • Скорость перемещения стола, м/мин 2…35
  • Мощность привода шлифовального круга, кВт 11
  • Масса 3Л722А станка, кг 7000
  • Габаритные размеры станка, мм 4810х2630х2665
Точностные параметры обработки
  • Отклонение от плоскостности обработанной поверхности образца, мкм 6 (4)
  • Отклонение от параллельности обработанной поверхности образца его основанию, мкм, не более 6 (4)
Качество обработанной поверхности
  • Шероховатость образца, Ra, мкм 0,32 (0,16)
  • Шероховатость обработанной поверхности:
    при шлифовании торцом круга Ra = 0,63 мкм;
    при шлифовании периферией круга Ra = 0,32 мкм.
  • Класс точности станка — В, А по ГОСТ 8—82Е.
  • Категория качества — высшая.
